 [TUTO] changer son embrayage pour les nuls

Aller en bas
AuteurMessage
fabled
500 cc
500 cc
fabled

Masculin Nombre de messages : 487
Age : 35
Localisation : Mantes la jolie (78)
Moto : GSXR 600 K6 - SV 650
Prénom : fabien
Date d'inscription : 25/04/2007

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 1:08

Voici la procédure pour changer un embrayage de gsxr 600 k6/k7 (c'est le même principe sur la majorité des motos avec embrayage avec huile et commande par cable).
- Symptômes : l'embrayage patinait à haut régime.
- difficulté : 2/5
- temps : 1h à 1h30

0. Ce dont vous avez besoin :

- des disques garnis
[TUTO] changer son embrayage pour les nuls Img_0910
- des disques lisses (à changer si les disques ont chauffé (couleur bleu), car ils se voilent)
[TUTO] changer son embrayage pour les nuls Img_0911
- des ressorts
[TUTO] changer son embrayage pour les nuls Img_0912
- Un joint de carter neuf

total = 200€ chez Dafy.

1. Vidanger la moto. Prévoir de l'huile et un filtre à huile neufs pour le remontage.

2. On dépose le carter d'embrayage. Il suffit de dévisser toutes les vis qui le maintiennent.

3. On dévisse les 6 vis qui maintiennent le plateau de pression (procéder en diagonale).
[TUTO] changer son embrayage pour les nuls Img_0913

4. On retire les ressorts, le plateau, la tige centrale et enfin les disques un par un (s'aider d'un tournevis pour ceux du fond).
[TUTO] changer son embrayage pour les nuls Img_0914


5. On vérifie que la noix d'embrayage n'est pas trop marquée (peut empêcher les disques de bien coulisser)
Si besoin, corriger avec une petite lime fine et papier de verre.
[TUTO] changer son embrayage pour les nuls Img_0915

6. Il y a 3 sortes de disques garnis repérés par 3 couleurs différents :
- le vert va au fond. (diamètre interne plus important)
- les 6 violets au milieu.
- le rouge en dernier.
[TUTO] changer son embrayage pour les nuls Img_0916
[TUTO] changer son embrayage pour les nuls Img_0917

Les disques lisses sont tous identiques, mais ont un bord rond et un bord anguleux.
Sens de montage : Le bord anguleux vers l'extérieur.
[TUTO] changer son embrayage pour les nuls Img_0918

Maintenant il faut monter les disques un par un, en alternant garni et lisse et en respectant les couleurs.
Mais avant, on les trempe tous dans l'huile. (de préférence de la Motul qui est zolie Razz)
[TUTO] changer son embrayage pour les nuls Img_0919
[TUTO] changer son embrayage pour les nuls Img_0920

Au final pour l'ordre :
garni (vert) | lisse | garni (violet) | lisse | garni (violet) | lisse | garni (violet) | lisse | garni (violet) | lisse | garni (violet) | lisse | garni (violet) | lisse | garni (rouge) -> vers l'extérieur

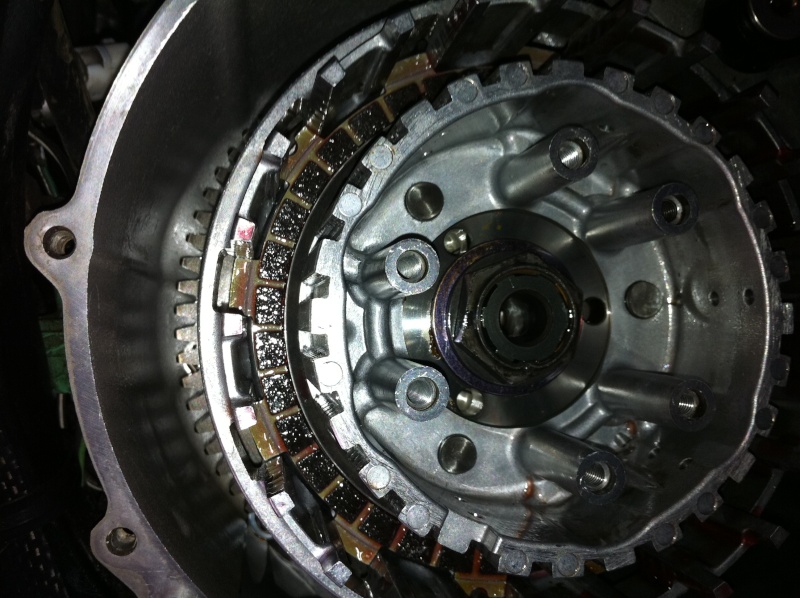

On oublie pas de remettre la rondelle métallique concave au fond si on l'a enlevé. (au centre du 1er disque garni vert)
[TUTO] changer son embrayage pour les nuls Img_0921

Attention le dernier disque garni (rouge) se pose différemment des autres :
[TUTO] changer son embrayage pour les nuls Img_0922

7. On repose la tige centrale (on vérifie qu'elle est en bon état)
[TUTO] changer son embrayage pour les nuls Img_0923
On repose le plateau, les ressorts neufs, les vis et on resserre le tout (en croix, et pas comme une brute)

8. On nettoie bien les surfaces de contact du moteur et du carter
[TUTO] changer son embrayage pour les nuls Img_0925

9. On met un joint de carter neuf et on repose le carter.

10. On oublie pas de remettre de l'huile !

11. On règle la garde au levier. (Particularité sur le gex : il y a aussi 3 vis de réglage de la garde sur le plateau de pression. Revoir le réglage si l'embrayage continue de patiner -> desserrer les 3 vis)

12. C'est fini! On va se boire une bonne bière, on l'a bien mérité, on a fait des économies Very Happy


Dernière édition par fabled le Jeu 10 Mai 2012 - 11:04, édité 2 fois
Revenir en haut Aller en bas
Radis
Speed Radis
Speed Radis
Radis

Masculin Nombre de messages : 3146
Age : 34
Localisation : Montigny (78)
Moto : 929 RR Fireblade
Prénom : Jérémy
Date d'inscription : 29/01/2007

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 1:32

Cool merci !
Revenir en haut Aller en bas
Invité
Invité
Anonymous


[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 1:42

beau petit tuto Wink
merci Very Happy
Revenir en haut Aller en bas
Ochi
1000 cc
1000 cc
Ochi

Masculin Nombre de messages : 895
Age : 37
Date d'inscription : 11/04/2007

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 2:09

super tuto !
bien expliqué et helles photos, chapeau. Me posais la question il n'y a pas 2h comment ca se changeait un embrayage.

Mais comment tu arrive a prendre des photos avec les mains pleine d'huile ? Moi je galère. du coup tuto pose durite avia + MC passé a la trappe.

Merci pour le tuto. si ce n'est a moi, ca servira a quelqu'un d'autre a n'en pas douté.
Revenir en haut Aller en bas
Invité
Invité
Anonymous


[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 2:15

Ochi a écrit:
Mais comment tu arrive a prendre des photos avec les mains pleine d'huile ?

un sac plastique sur les mains pour appuyé sur le bouton de l'app. photo ??? Laughing Laughing Laughing
Revenir en haut Aller en bas
le corse
1000 cc
1000 cc
le corse

Masculin Nombre de messages : 634
Age : 40
Localisation : st sauveur des landes
Moto : un trial gas gas txt pro 280
Prénom : anthony
Date d'inscription : 20/08/2010

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 4:19

attention quand même...il peut y avoir quelques différence de montage ou de démontages selon les bécanes.(embrayage hydraulique,embrayage à sec...).
Pour le serrage,comme tu le dit...en douceur jusqu'en butée sans forcer comme une brute sinon c'est filet à refaire....
A savoir...les disque lisse sont rarement à remplacer,sauf si usure (à mesurer au pied à coulisse) ou surchauffer (bleui)

sinon beau tuto fabled...c'est sur sa peut aider pas mal de monde
Revenir en haut Aller en bas
Rano
Le bucheron
Le bucheron
Rano

Masculin Nombre de messages : 1801
Age : 34
Localisation : Rennes
Moto : MT09
Prénom : Arnaud
Date d'inscription : 06/02/2007

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 10:39

Et quand ça patine?? Very Happy
Revenir en haut Aller en bas
fabled
500 cc
500 cc
fabled

Masculin Nombre de messages : 487
Age : 35
Localisation : Mantes la jolie (78)
Moto : GSXR 600 K6 - SV 650
Prénom : fabien
Date d'inscription : 25/04/2007

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 11:07

Voila, j'ai rajouté quelques petites choses Wink

Pour les photos, juste un bon jean pour s'essuyer les mains pleines d'huile et un iphone avec l'écran un peu gras Laughing
Revenir en haut Aller en bas
Hackssel
1000 cc
1000 cc
Hackssel

Masculin Nombre de messages : 1494
Age : 33
Localisation : Val d'oise
Moto : KTM 990 SD
Prénom : Axel
Date d'inscription : 28/03/2008

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 11:49

cool jolie Tuto !

Tu as pu voir sur ton premier et deuxième jeu de disque l'usure qui te faisait patiner?
Revenir en haut Aller en bas
https://www.dailymotion.com/hackssel/video/5346827
fabled
500 cc
500 cc
fabled

Masculin Nombre de messages : 487
Age : 35
Localisation : Mantes la jolie (78)
Moto : GSXR 600 K6 - SV 650
Prénom : fabien
Date d'inscription : 25/04/2007

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeJeu 10 Mai 2012 - 12:00

Ben, je sais pas exactement ce qui déconnait. Les disques étaient dans les tolérances, les ressorts aussi. Mais en comparant avec les ressorts neufs, ils étaient un peu plus court. Et les disques lisses légèrement bleus. J'ai préféré tout changer pour être tranquille un moment ! Et j'ai changé le réglages du plateau de pression aussi.
Revenir en haut Aller en bas
le corse
1000 cc
1000 cc
le corse

Masculin Nombre de messages : 634
Age : 40
Localisation : st sauveur des landes
Moto : un trial gas gas txt pro 280
Prénom : anthony
Date d'inscription : 20/08/2010

[TUTO] changer son embrayage pour les nuls Empty
MessageSujet: Re: [TUTO] changer son embrayage pour les nuls   [TUTO] changer son embrayage pour les nuls Icon_minitimeVen 11 Mai 2012 - 13:34

Petite info...perso je ne fait de trempage pour les disques avant le montage...sa évite de mettre de l'huile partout.
Il faut juste démarer la moto pour la faire chauffer...et mettre 3/4 coup d'embrayage (juste tirer le levier) pour bien laisser l'huile fluide passer entre les disques.
Revenir en haut Aller en bas
